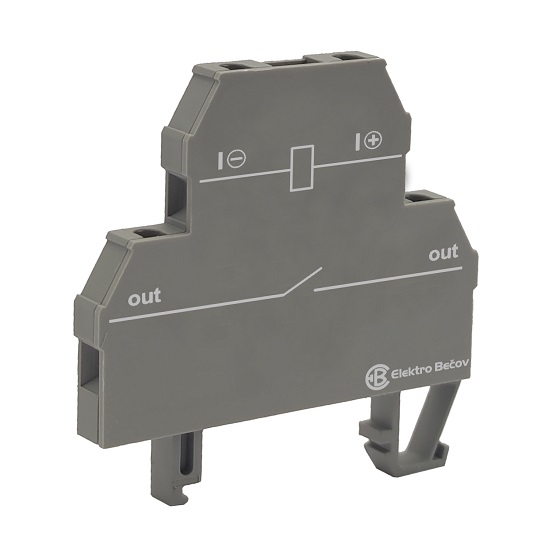

Złączka RSE KT DCB 8A 30VAC/DC/30VDC(OV) z półprzewodnikowym przekaźnikiem 24VDC na 24VAC/VDC
Złączka RSE KT DCB 8A 30VAC/DC/30VDC(OV) z półprzew. przekaź.24VDC na 24VAC/VDC.

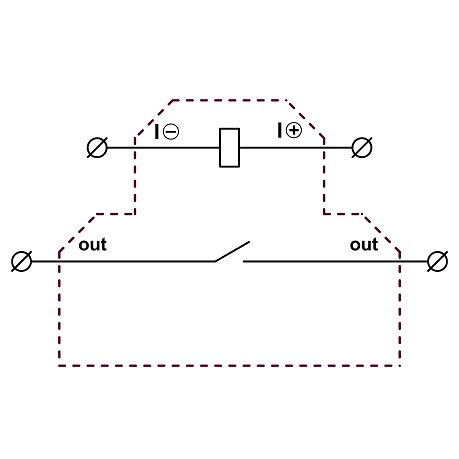

Podstawą złączki jest przetwornica, transformator operacyjny (wejście 40 VDC, wytrzymałość izolacji 1500 VDC), tranzystor mocy (30 V / 8 A), sygnalizacyjna dioda LED, ochronna dwukierunkowa dioda transil do włączania obciążenia indukcyjnego.
Zgodna Oddzielenie obwodów logicznych 24 VDC od obwodu mocy, wykonawczego lub analogowego do 30 VAC / DC.
Tam, gdzie ze względów bezpieczeństwa, zachodzi konieczność ochrony obwodów lub oddzielania różnych potencjałów, gdzie trzeba galwanicznie oddzielić różne obwody.
Wejście od 3 do 40 VDC.
Obciążenie indukcyjne należy zbocznikować diodą ochronną RSE D R1A.
Konstrukcyjnie moduł jest przeznaczony do montażu na standardowej listwie nośnej o szerokości 35 mm.
Obudowa modułu zapewnia stopień ochrony IP20.
| Wysokość | |
|---|---|
| Szerokość | |
| Głębokość | |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej | 0,2-2,5 mm² |
| Przekrój przyłączanego przewodu jednodrutowego | 0,2-2,5 mm² |
| Przekrój przyłączanego przewodu wielożyłowego | 0,2-2,5 mm² |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Prąd znamionowy In | |
| Napięcie znamionowe | |
| Wewnętrzne piętra zmostkowane | nie |
| Liczba poziomów | |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Liczba zacisków na poziom | |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
| Sposób montażu | |
| Wymagana płytka zamykająca | tak |
| Zakres temperatur pracy | |
| Rodzaj elementu |
