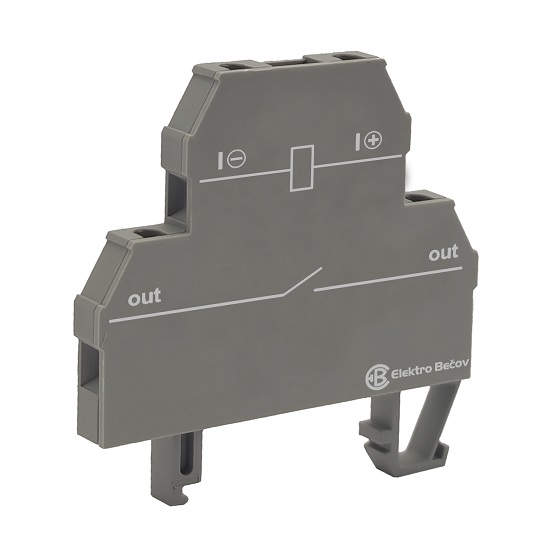

Złączka RSE KT DCB 25A 60VAC/DC/30VDC(OV) z półprzewodnikowym przekaźnikiem 24VDC na 24VAC/VDC
Złączka RSE KT DCB 25A 60VAC/DC/30VDC(OV) półprzew.przekaź. 24VDC na 24VAC/VDC.

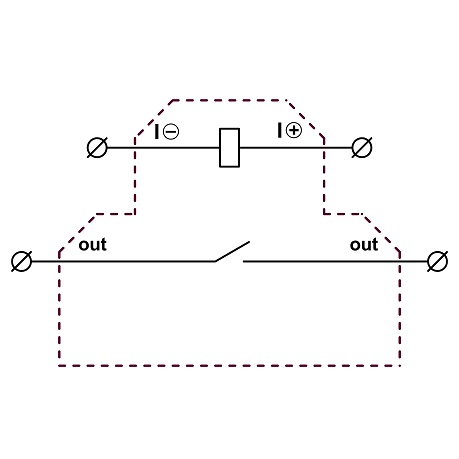

Podstawą złączki jest przetwornica, transformator operacyjny, tranzystor mocy, sygnalizacyjna dioda LED, ochronna dwukierunkowa dioda transil do włączania obciążenia indukcyjnego.
Zgodna Oddzielenie obwodów logicznych 24 VDC od obwodu mocy, wykonawczego lub analogowego do 30 VAC / DC.
Tam, gdzie ze względów bezpieczeństwa, zachodzi konieczność ochrony obwodów lub oddzielania różnych potencjałów, gdzie trzeba galwanicznie oddzielić różne obwody.
Wejście od 3 do 40 VDC.
Obciążenie indukcyjne należy zbocznikować diodą ochronną RSE D R1A.
Konstrukcyjnie moduł jest przeznaczony do montażu na standardowej listwie nośnej o szerokości 35 mm.
Obudowa modułu zapewnia stopień ochrony IP20.
| Wysokość | |
|---|---|
| Szerokość | |
| Głębokość | |
| Wykonanie przeciwwybuchowe Ex-e - potwierdzone | nie |
| Przekrój przyłączanego przewodu jednodrutowego | 0,5-4 mm² |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Prąd znamionowy In | |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
| Liczba poziomów | |
| Wymagana płytka zamykająca | nie |
| Liczba zacisków na poziom | |
| Sposób montażu | |
| Zakres temperatur pracy |
