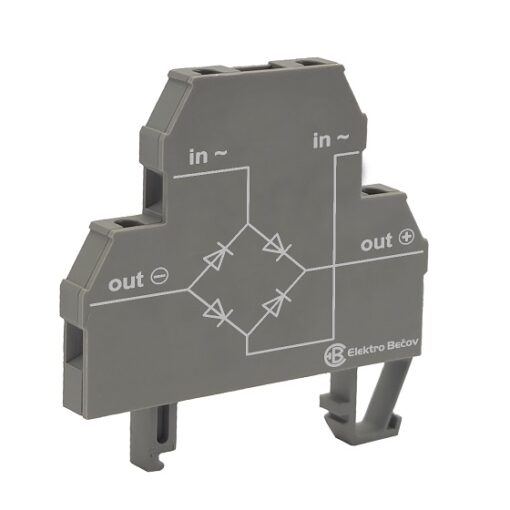

Złączka RSE 4D S250mA z mostkiem prostowniczym na diodach schottk`ego.

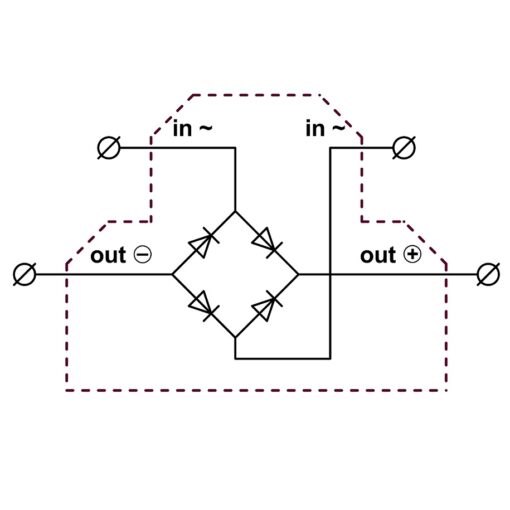

Podstawą złączki są cztery krzemowe diody Shottky`ego 30V / 200 mA połączone w mostek.
Zastosowanie: Podobne jak w przypadku RSE 4D R1A, ale w ekstremalnie szybkich obwodach wyłączających (jednostki MHz).
W stosunku do standardowych diod mają wyraźnie niższy spadek napięcia.
Sprzęt komputerowy, urządzenia radarowe.
Przekrój znamionowy od 0,2 mm² do 2,5 mm².
Zgodna z normą EN 60947-7-1.
| Wysokość | |
|---|---|
| Szerokość | |
| Głębokość | |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej | 0,2-2,5 mm² |
| Przekrój przyłączanego przewodu jednodrutowego | 0,2-2,5 mm² |
| Przekrój przyłączanego przewodu wielożyłowego | 0,2-2,5 mm² |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Prąd znamionowy In | |
| Napięcie znamionowe | |
| Wewnętrzne piętra zmostkowane | nie |
| Liczba poziomów | |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Liczba zacisków na poziom | |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
| Sposób montażu | |
| Wymagana płytka zamykająca | tak |
| Zakres temperatur pracy | |
| Rodzaj elementu |
