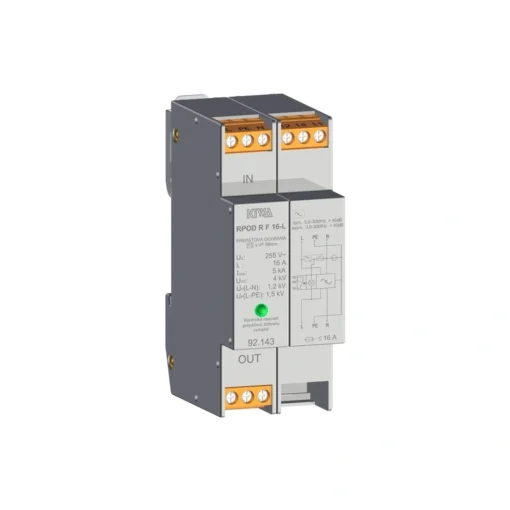

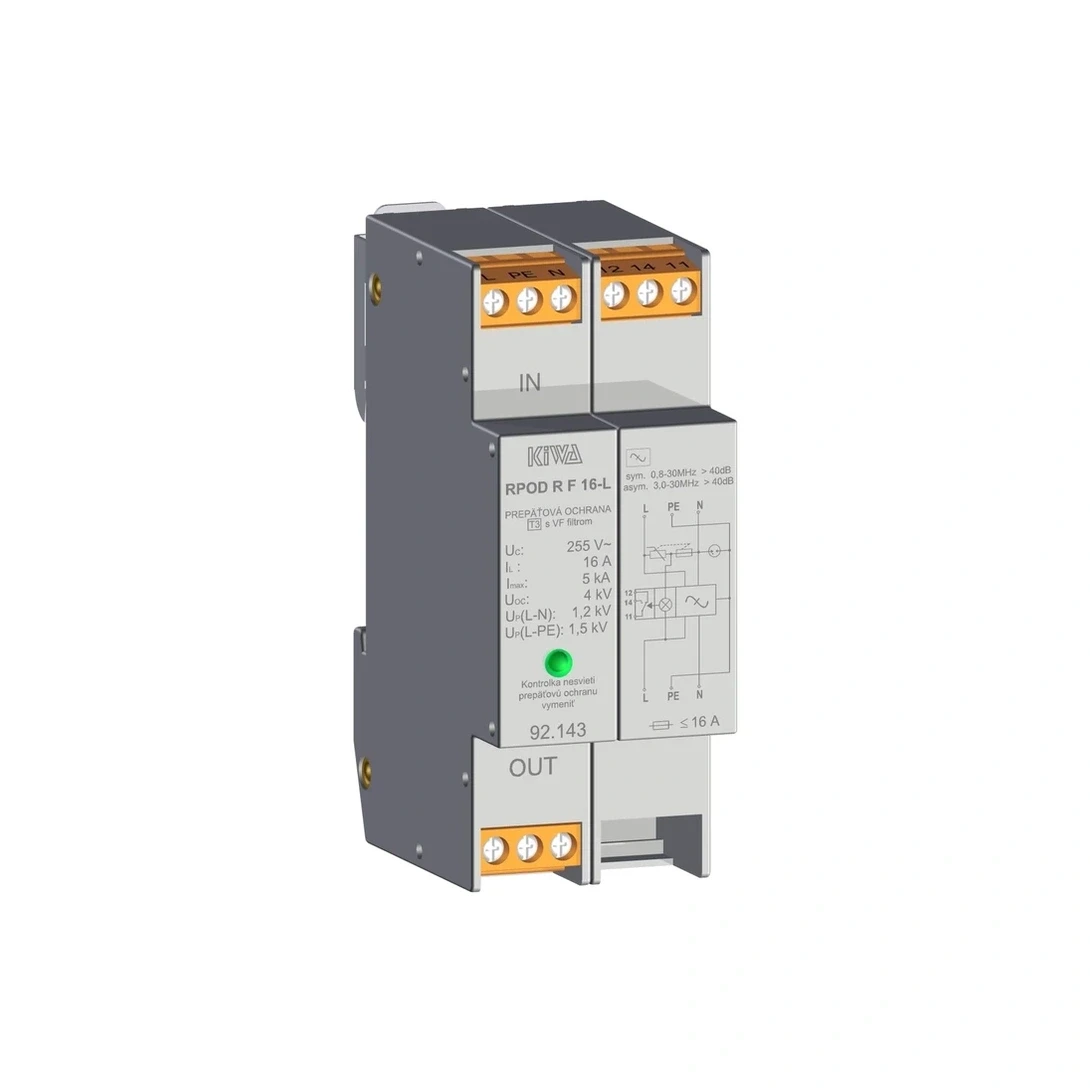

Ogranicznik przepięć rozdzielnicowy z filtrem VF RPOD R F 16-L. Posiada napięcie znamionowe 230 V AC, a maksymalne napięcie trwałej pracy wynosi 255 V AC. Jego wytrzymałość zwarciowa to 6 kAef. Czas reakcji dla L-PE wynosi <100 ns. Odpowiada za zmniejszanie wartości przepięć i ograniczanie energii fali przepięciowej spowodowanej indukcyjnością i procesami przełączania w sieci zasilającej nn. Zapobiega rozprzestrzenianiu się awarii wysokoczęstotliwościowych. Spełnia normy STN EN 61643-11, IEC 61643-1, VDE 0675-06. Filtr charakteryzuje się tłumiennością symetryczną w zakresie od 0,8 do 30 MHz oraz asymetryczną w zakresie od 3 do 30 MHz, przekraczającą 40 dB.
| Stopień ochrony (ip) | IP20 |
|---|---|
| Znamionowe napięcie AC (V) | 230 V |
| Najwyższe napięcie trwałej pracy AC (V) | 255 V |
| Prąd Znamionowy (A) | 16 A |
| Napięcie probiercze UOC (kV) | 4 kV |
| Poziom ochrony L-N (kV) | ≤1,2 kV |
| Poziom ochrony N-PE (kV) | ≤1,2 kV |
| Poziom ochrony L-PE (kV) | ≤1,5 kV |
| Wytrzymałość zwarciowa (Isccr) (kA) | 6 kAef |
| Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG (A) | ≤16 A |
| Sygnalizacja zadziałania na urządzeniu | Optyczny |
| Sygnalizacja optyczna (bezpiecznik termiczny) | Zielona (ok) |
| Styki monitorujące | Max. 250 V AC 3 ma -1 A |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Maks. Przekrój przewodu elastycznego (mm²) | 0,5 – 2,5 mm² |
| Wymiary (mm) | 90 x 60 x 36 mm |
| Kolor | Szary |
| Norma STN EN 61643-11 | typ 3 [T3] |
| Norma IEC 61643-1 | klasa III |
| Norma VDE 0675-06 | klasa D |
