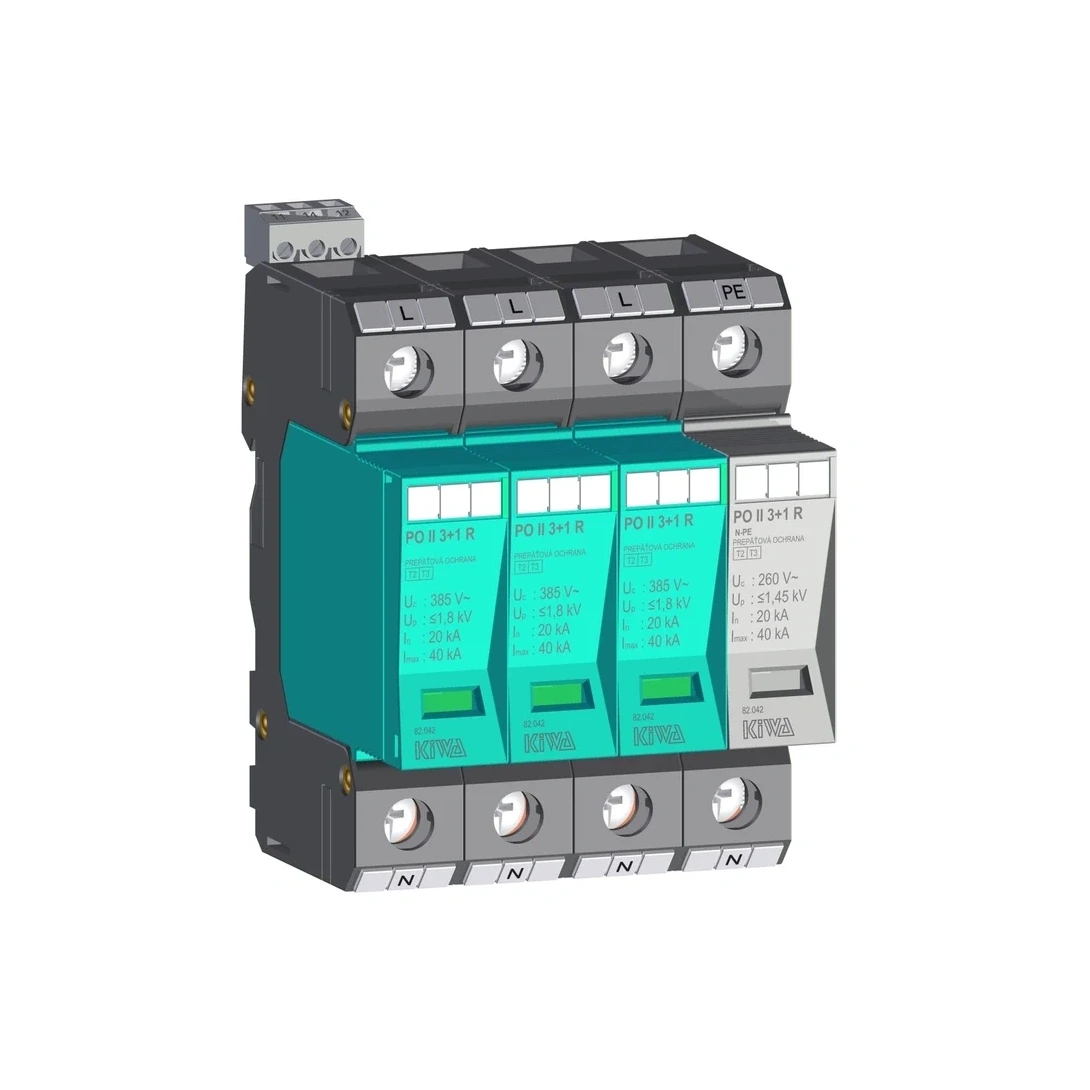

Ogranicznik przepięć PO II 3+1 R 385V 3P+N Typ 2 40kA 1,8kV (zdalna sygnalizacja stanu)
Produkt dodano do listy
Ogranicznik przepięć PO II 3+1 R 385 V to niezawodne rozwiązanie do ochrony przed przepięciami w różnych instalacjach elektrycznych. Posiada znamionowy prąd wyładowczy o wartości szczytowej 20 kA i maksymalny prąd wyładowczy 40 kA, zapewniając skuteczną ochronę przed nagłymi wzrostami napięcia. Znamionowe napięcie przemiennego wynosi 385 V, a maksymalne napięcie trwałej pracy AC wynosi 385 V. Stopień ochrony napięciowej to ≤1,8 kV. Maksymalne zabezpieczenie nadprądowe wynosi ≤125 A, a wytrzymałość zwarciowa 25 kAef. To solidne i niezawodne zabezpieczenie dla każdej instalacji elektrycznej.
| Stopień ochrony (IP) | IP20 |
|---|---|
| Liczba biegunów | 3 + 1 |
| Znamionowy prąd wyładowczy - wartość szczytowa (8/20) L-N (kA) | 20 kA |
| Maksymalny prąd wyładowczy (8/20) L-N (kA) | 40 kA |
| Znamionowe napięcie AC (V) | 385 V |
| Najwyższe napięcie trwałej pracy AC L-N (V) | 385 V |
| Poziom ochrony (kA) | ≤1,8 kV |
| Bez prądu upływu | Nie |
| Napięcie probiercze UOC (kA) | 6 kV |
| Przepięcia dorywcze | 560 V |
| Zintegrowana zabezpieczenie przeciwzwarciowe | Tak |
| Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG (A) | ≤125 A |
| Wytrzymałość zwarciowa (Isccr) (kA) | 25 kAef |
| Maks. przekrój przewodu (jedno-/wielodrutowego) (mm²) | 4 – 35 mm² |
| Maks. przekrój przewodu elastycznego (mm²) | 4 – 25 mm² |
| Min/max moment dokręcenia | 2 – 3 Nm |
| Ze stykiem do zdalnej sygnalizacji | Tak |
| Sygnalizacja zadziałania na urządzeniu | Optyczny |
| Styki monitorujące | M3/0.25 Nm, max. 1,5 mm2, max. 250 V AC/1 A |
| Sygnalizacja optyczna | zielony (OK)/czerwony (OUT) |
| Wymiary (mm) | 388 x 256 x 70 mm |
| Zakres temperatury pracy | – 40 – 80 °C |
| Kolor | turkusowy/niebieski, czarny |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Norma STN EN 61643-11 | typ 2 [T2]+ typ 3 [T3] |
| Norma IEC 61643-1 | klasa II + klasa III |
| Norma VDE 0675-06 | klasa C + klasa D |
