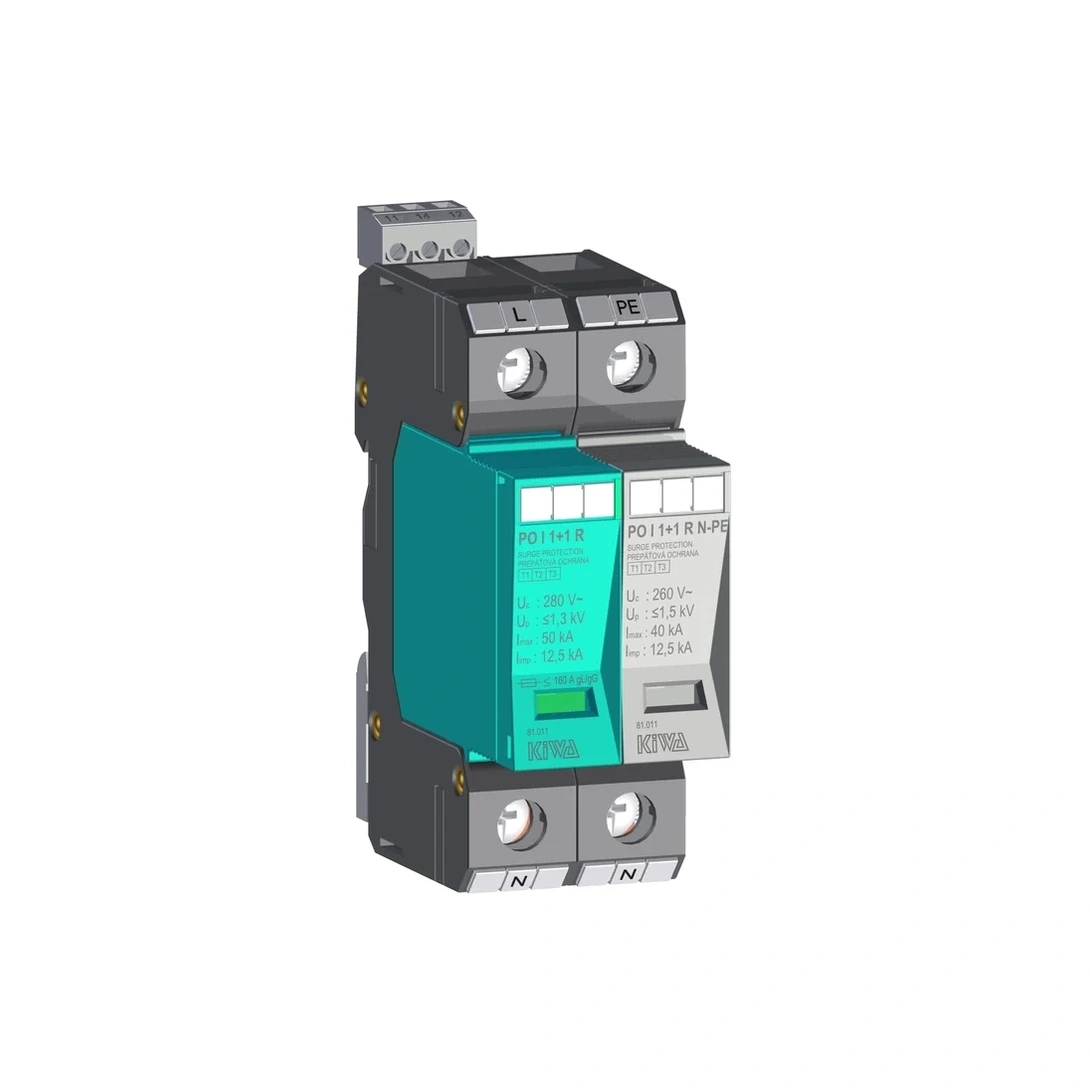

Ogranicznik przepięć PO I 1+1 R 280V/12,5kA 1P+N Typ 1+2 (zdalna sygnalizacja stanu)
Nr katalogowy
81.011
Kod EAN
81.011
Min. zamówienie1 szt.
Bielsko-Biała: Wysyłka 24 h
Produkt dodano do listy
Ogranicznik przepięć PO I 1+1 R 280V/12,5kA to niezawodne rozwiązanie do ochrony przed przepięciami w różnych instalacjach elektrycznych. Posiada znamionowy prąd wyładowczy o wartości szczytowej 30 kA i maksymalny prąd wyładowczy 50 kA, zapewniając skuteczną ochronę przed nagłymi wzrostami napięcia. Znamionowe napięcie przemiennego wynosi 230 V, a maksymalne napięcie trwałej pracy AC wynosi 280 V. Poziom ochrony to ≤1,3 kV. Maksymalne zabezpieczenie nadprądowe wynosi ≤160 A, a wytrzymałość zwarciowa 25 kAef. Prąd udarowy (10/350) wynosi 12,5 kA. To solidne i niezawodne zabezpieczenie dla każdej instalacji elektrycznej.
| Stopień ochrony (IP) | |
|---|---|
| Liczba biegunów | |
| Układ sieci TN | |
| Układ sieci TN-S | |
| Liczba przewodów (bez uziemienia) | 2 |
| Prąd udarowy (10/350) L-N | 12,5 kA |
| Prąd udarowy (10/350) N-PE [kA] | 12,5 kA |
| Najwyższe napięcie trwałej pracy AC L-N [V] | 280 V |
| Najwyższe napięcie trwałej pracy AC N-PE [V] | 260 V |
| Znamionowe napięcie AC [V] | 230 V |
| Poziom ochrony [kV] | |
| Poziom ochrony L-PE [kV] | |
| Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA] | 30 kA |
| Maksymalny prąd wyładowczy (8/20) [kA] | 50 kA |
| Wytrzymałość zwarciowa [kA] | |
| Bez prądu upływu | |
| Czas reakcji | |
| Przepięcia dorywcze | |
| Zintegrowane dobezpieczenie | TAK |
| Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG [A] | ≤160 A |
| Sposób montażu | |
| Rozmiar | |
| Maks. przekrój przewodu (jedno-/wielodrutowego) | 4 – 35 mm2 |
| Maks. przekrój przewodu elastycznego | 4 – 25 mm² |
| Maksymalny moment dokręcenia | 3 Nm |
| Ze stykiem sygnalizacyjnym | TAK |
| Styki pomocniczne zdalnej sygnalizacji | M3/0.25 Nm, max. 1,5 mm2, max. 250 V AC/1 A |
| Sygnalizacja zadziałania na urządzeniu | Optyczny |
| Sygnalizacja optyczna | zielony (OK)/czerwony (OUT) |
| Wymiary [mm] | |
| Zakres temperatury pracy | – 40 – 80 °C |
| Kolor | |
| Norma STN EN 61643-11 | |
| Norma IEC 61643-1 | |
| Norma VDE 0675-06 |
