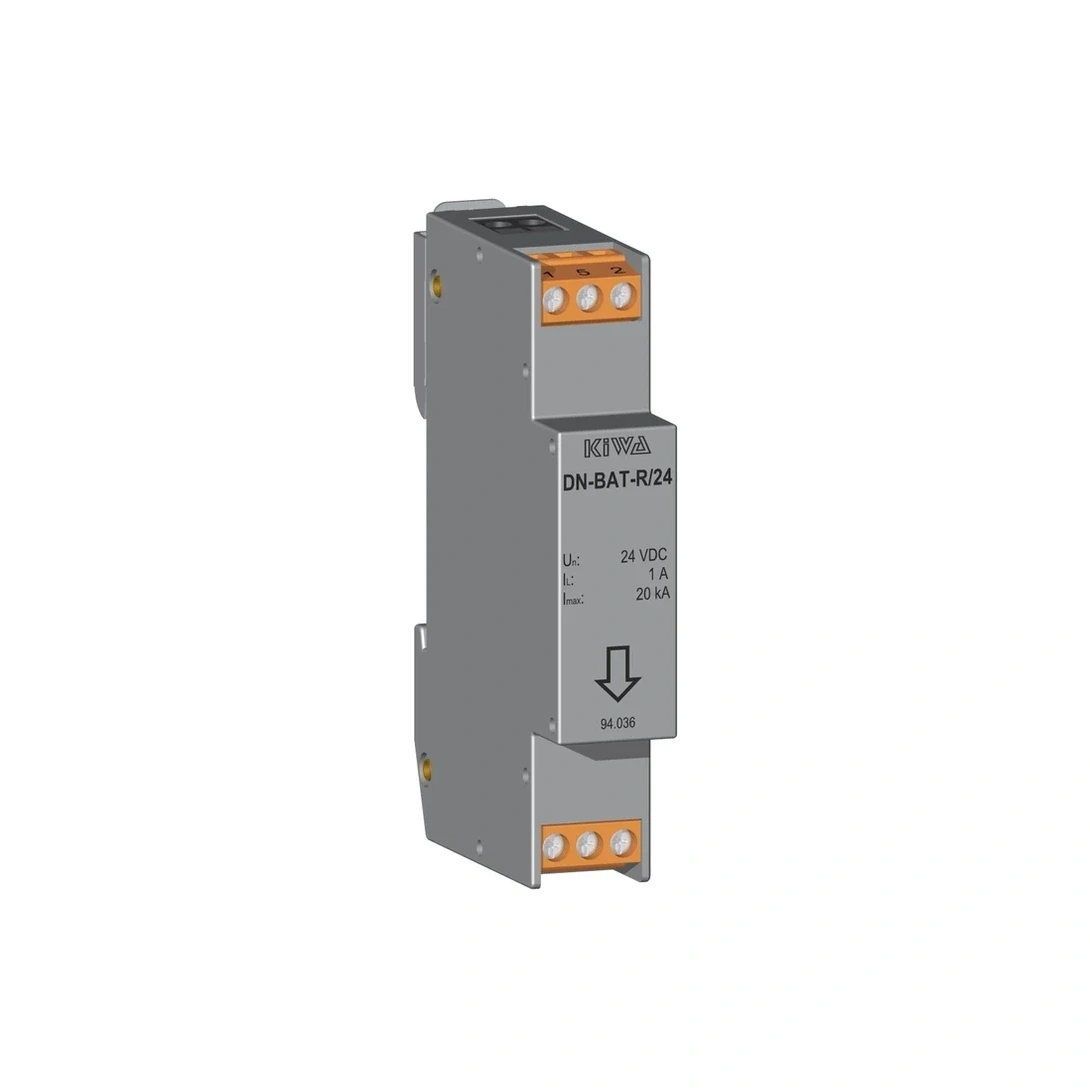

Ogranicznik przepięć DN-BAT-R/24V Typ DN AKPiA (do ochrony obwodów analogówych o niskiej częstotlowości, obwodów z pętlami prądowymi (0/4 20 mA) i sygnałów dwustanowych)
Nr katalogowy
94.036
Kod EAN
94.036
Min. zamówienie1 szt.
Bielsko-Biała: Wysyłka 24 h
Produkt dodano do listy
Ogranicznik przepięć dla urządzeń pomiarowych i regulacyjnych DN-BAT-R/24V. Posiada napięcie znamionowe 24 V DC, a maksymalne napięcie trwałej pracy wynosi 27,6 V DC. Oporność liniowa wynosi max. 250 µH / max. 2 Ω. Częstotliwość graniczna to 70 kHz. Ochronnik przepięciowe klasy DN (zasilanie) jest przeznaczony do zabezpieczania wejść (portów) w systemach pomiarowych i regulacyjnych, które zwykle są bardzo podatne na uszkodzenia na skutek przepięć.
| Znamionowe napięcie DC (V) | 24 V |
|---|---|
| Najwyższe napięcie trwałej pracy DC (V) | 27,6 V |
| Prąd Znamionowy (A) | 1 A |
| Maksymalny prąd wyładowczy (8/20) (kA) | 20 kA |
| Znamionowy prąd wyładowczy - wartość szczytowa (8/20) (kA) | 10 kA |
| Poziom ochrony linia - linia (V) | ≤ 66 V |
| Poziom ochrony linia - GND (V) | ≤ 33 V |
| Czas reakcji linia / ziemia | ≤ 1 ns |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Maks. Przekrój przewodu elastycznego (mm²) | 0,5 – 2,5 mm² |
| Wymiary (mm) | 90 x 60 x 18 mm |
| Zakres temperatury pracy | – 25 – 80 °C |
| Kolor | Szary |
