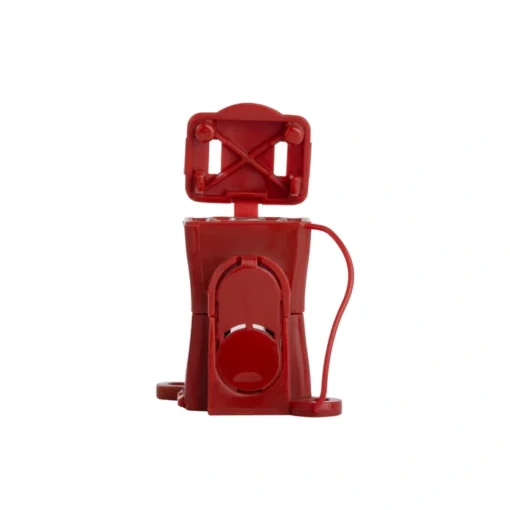

Złączka BD 10 umożliwiają łącznie przewodów sztywnych i elastycznych od średnicy 4 mm² do 10 mm² bez konieczności przerywania ciągłości przewodu.
Obudowa izolacyjna jest zaprojektowana w taki sposób, aby jak najlepiej chroniła przed dotknięciem części pod napięciem.

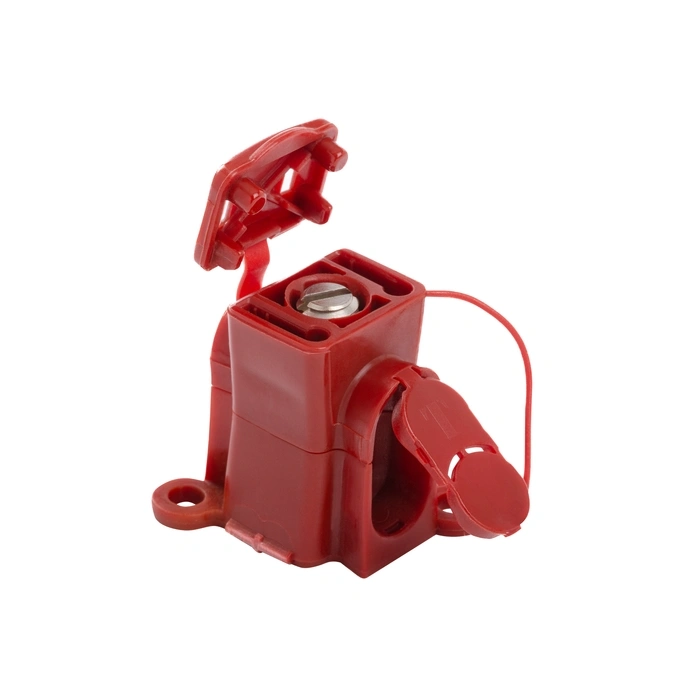

Z tego powodu śruby dokręcające są chronione osłoną, którą dodatkowo można oznaczyć kolorową etykietą BDBS.

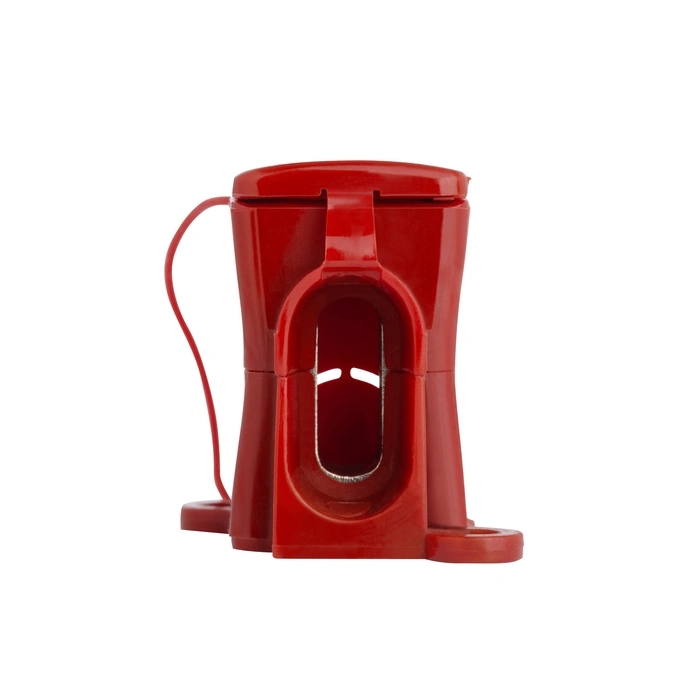

Rowek nabiegowy służy do precyzyjnego wprowadzenia przewodu, a dodatkowo chroni przed niebezpiecznym dotykiem.

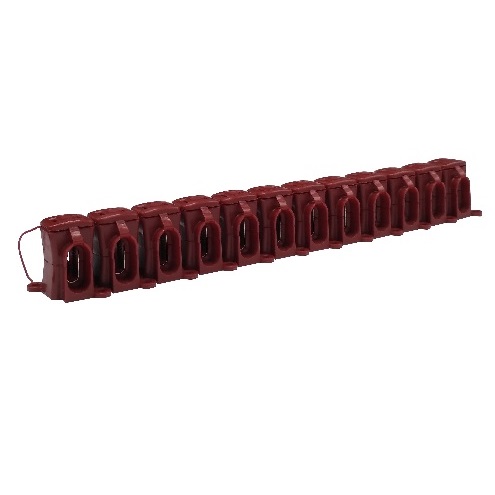

Złączkę BD 10 można mocować do szyny TH 35 (DIN 35mm) a między sobą łączyć za pomocą zaciskanego zamka.
| Waga | |
|---|---|
| Wysokość | |
| Szerokość | |
| Głębokość | |
| Wykonanie przeciwwybuchowe Ex-e - potwierdzone | nie |
| Przekrój przyłączanego przewodu jednodrutowego | 4-10 mm² |
| Przekrój przyłączanego przewodu wielożyłowego | 4-6 mm² |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Prąd znamionowy In | |
| Napięcie znamionowe | |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Liczba biegunów | |
| Zakres temperatur pracy | 0-110 °C |
| Liczba zacisków na biegun | |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V2 |
| Sposób montażu | |
| Wymagana płytka zamykająca | |
| Przezroczysty |
